W domu jednorodzinnym uziemienie nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który wpływa na bezpieczeństwo instalacji, działanie zabezpieczeń i późniejszy spokój przy odbiorze. Jednym z najpewniejszych rozwiązań jest uziom fundamentowy, bo powstaje razem z konstrukcją i korzysta z betonu oraz zbrojenia, zamiast być dokładany po fakcie. W tym tekście pokazuję, jak działa, kiedy ma sens, jak go wykonać i jakie błędy najczęściej psują cały efekt.
Najważniejsze rzeczy, które warto zapamiętać
- Najlepszy efekt daje wykonanie uziemienia na etapie zbrojenia i przed zalaniem betonu.
- Trzeba zadbać o ciągłość elektryczną, wyprowadzenie do głównej szyny uziemiającej i otulinę betonu co najmniej 5 cm.
- W nowych domach najczęściej wykorzystuje się zbrojenie fundamentu albo dodatkowy obwód z bednarki.
- Jeśli konstrukcja jest odseparowana warstwami izolacji, sam układ w betonie może wymagać uzupełnienia.
- Pomiary i odbiór robi się zanim wszystko zostanie zakryte i trudno dostępne.
Dlaczego uziemienie w fundamencie ma znaczenie od pierwszego dnia
Na budowie łatwo skupić się na tym, co widać: ścianach, stropie, izolacjach i instalacjach. Ja jednak zawsze zwracam uwagę na elementy ukryte, bo to one później decydują, czy dom będzie bezpieczny i łatwy do odebrania. Uziemienie wykonane w fundamencie ma sens, ponieważ jest stabilne, chronione przez beton i zwykle daje bardzo dobry kontakt z gruntem przez długie lata.
W praktyce chodzi o trzy rzeczy. Po pierwsze, o ochronę przeciwporażeniową, czyli stworzenie warunków do szybkiego zadziałania zabezpieczeń przy uszkodzeniu izolacji. Po drugie, o ochronę przeciwprzepięciową i odprowadzenie do ziemi energii pochodzącej z wyładowań lub przepięć łączeniowych. Po trzecie, o wyrównanie potencjałów, które ogranicza niebezpieczne różnice napięć między elementami metalowymi w budynku.
W polskich warunkach punkt odniesienia stanowią przepisy dotyczące budynków oraz normy instalacyjne i odgromowe. W praktyce najważniejsze jest jednak coś prostszego: układ musi być ciągły, dostępny do kontroli i wykonany zanim beton zamknie całą konstrukcję. To prowadzi do pytania, jak taki system powinien wyglądać w domu jednorodzinnym.
Jak powinien wyglądać poprawny układ w domu jednorodzinnym
Najczęściej spotykam dwa podejścia. Pierwsze opiera się na wykorzystaniu zbrojenia fundamentu jako naturalnego elementu przewodzącego. Drugie zakłada wykonanie dodatkowego przewodnika w fundamencie, zwykle z bednarki, jeżeli projektant chce mieć bardziej jednoznaczny i łatwiejszy do kontroli układ. W obu przypadkach celem jest to samo: zapewnić pewny tor przepływu prądu i bezproblemowe połączenie z resztą instalacji.
W dobrze zaprojektowanym domu taki układ nie kończy się na samym fundamencie. Z fundamentu wychodzi przewód do głównej szyny uziemiającej, czyli GSU. To właśnie do niej dołącza się przewody ochronne, połączenia wyrównawcze i elementy, które mają wspólny potencjał. GSU to po prostu centralny punkt, w którym instalacja „spotyka się” z uziemieniem.
Jeżeli budynek ma instalację odgromową, metalowy dach, dużą ilość instalacji elektronicznych albo rozbudowane połączenia wyrównawcze, układ trzeba zaplanować dokładniej niż w prostym, małym domu. Wtedy liczy się nie tylko sam przewodnik, ale też miejsce wyprowadzenia, dostęp do punktu pomiarowego i sposób połączenia z innymi metalowymi częściami budynku. A skoro układ ma działać latami, warto zobaczyć, jak robi się go krok po kroku na etapie fundamentów.
Jak wykonać go na etapie fundamentów
Tu nie ma miejsca na improwizację. Najpierw trzeba mieć projekt, a dopiero potem układać stal i wyprowadzenia. Ja traktuję ten etap jak część konstrukcji, nie jak „elektrykę do dorobienia później”, bo późniejsze poprawki są zwykle drogie, inwazyjne i technicznie gorsze.
- Ustala się z projektantem, czy fundament ma pracować jako uziemienie naturalne, czy potrzebny jest dodatkowy przewód w betonie.
- Wyznacza się miejsce wyprowadzenia do GSU oraz ewentualny punkt kontrolny, żeby później dało się wykonać pomiar bez rozkuwania ścian.

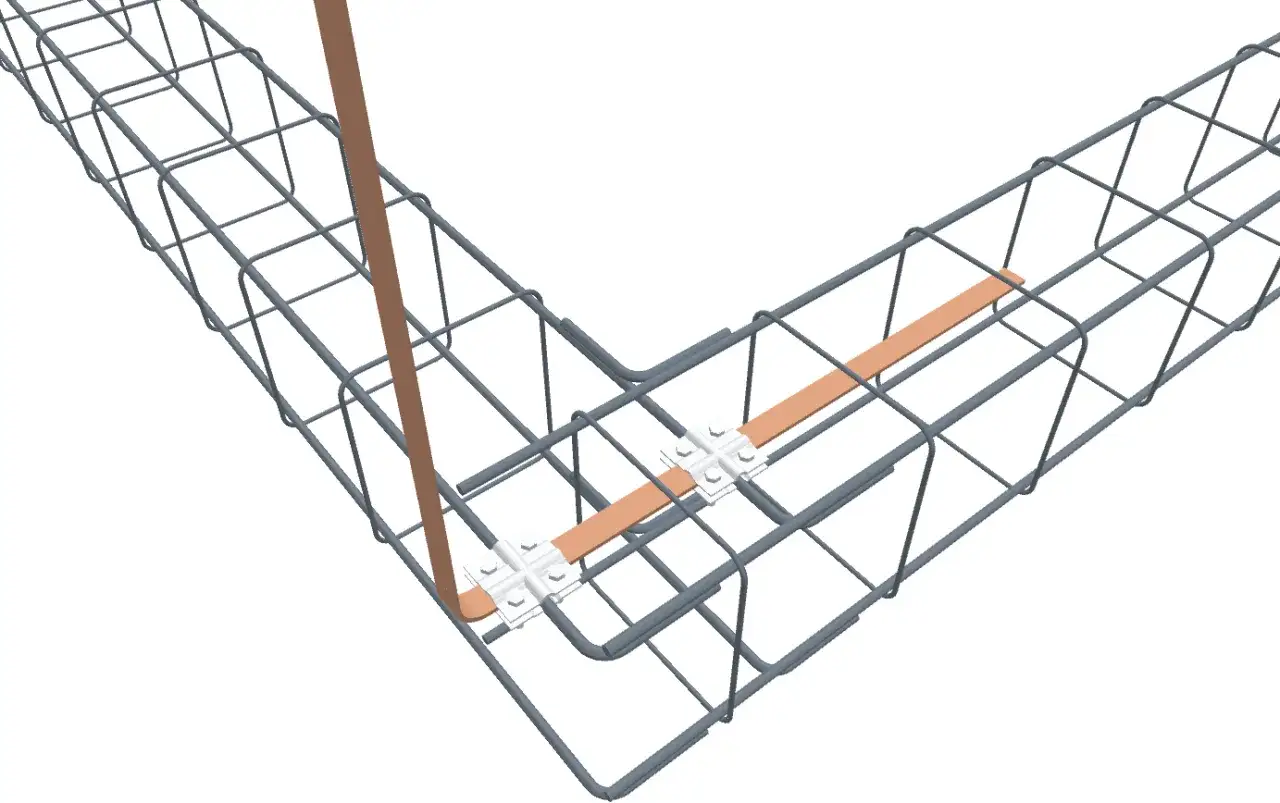

- Układa się element przewodzący w miejscu przewidzianym przez projekt, dbając o ciągłość połączeń na całym obwodzie.
- Zachowuje się otulinę betonową co najmniej 5 cm z każdej strony elementu, bo to chroni stal i poprawia pracę układu.
- Przed zalaniem betonu wykonuje się oględziny, dokumentację zdjęciową i sprawdzenie ciągłości połączeń.
- Po zakończeniu budowy wykonuje się pomiary odbiorcze, zanim teren zostanie ostatecznie wykończony.
Jeżeli w domu przewidziano dodatkowy obwód z bednarki, do typowego budynku jednorodzinnego często wystarcza 2-3 krążki po około 30 m materiału, ale ostateczna długość zależy od obrysu domu, liczby wyprowadzeń i projektu instalacji. W praktyce najwięcej problemów pojawia się nie przy samym ułożeniu przewodu, tylko przy połączeniach, które muszą wytrzymać lata pracy w wilgotnym środowisku. Na tym etapie najważniejsze stają się więc materiały i sposób ich łączenia.
Jakie materiały i połączenia sprawdzają się najlepiej
W tej branży nie lubię półśrodków, bo później zwykle wychodzą na jaw jako korozja, brak ciągłości albo trudny do wyjaśnienia wynik pomiaru. Najważniejsza zasada jest prosta: materiały trzeba dobierać do środowiska pracy i nie mieszać ich przypadkowo. Inaczej zachowuje się stal w betonie, inaczej element wystawiony na grunt, a jeszcze inaczej wyprowadzenie prowadzone już poza fundamentem.
| Materiał | Gdzie ma sens | Na co uważać |
|---|---|---|
| Stal zbrojeniowa w betonie | Nowe ławy i płyty fundamentowe, gdy projekt przewiduje wykorzystanie zbrojenia | Musi mieć ciągłość elektryczną i pewne połączenia między odcinkami |
| Bednarka stalowa | Gdy robi się dodatkowy przewodnik w fundamencie albo uzupełnienie układu | Nie wolno traktować jej jak przypadkowego dodatku bez projektu i kontroli |
| Stal nierdzewna | Warunki trudniejsze korozyjnie i miejsca, gdzie trwałość jest priorytetem | Droższa, więc stosuje się ją tam, gdzie faktycznie daje przewagę |
| Stal ocynkowana | Wybrane uzupełnienia i wyprowadzenia, jeśli projekt i otoczenie to dopuszczają | Trzeba ostrożnie ocenić kontakt z innymi metalami i środowiskiem gruntowym |

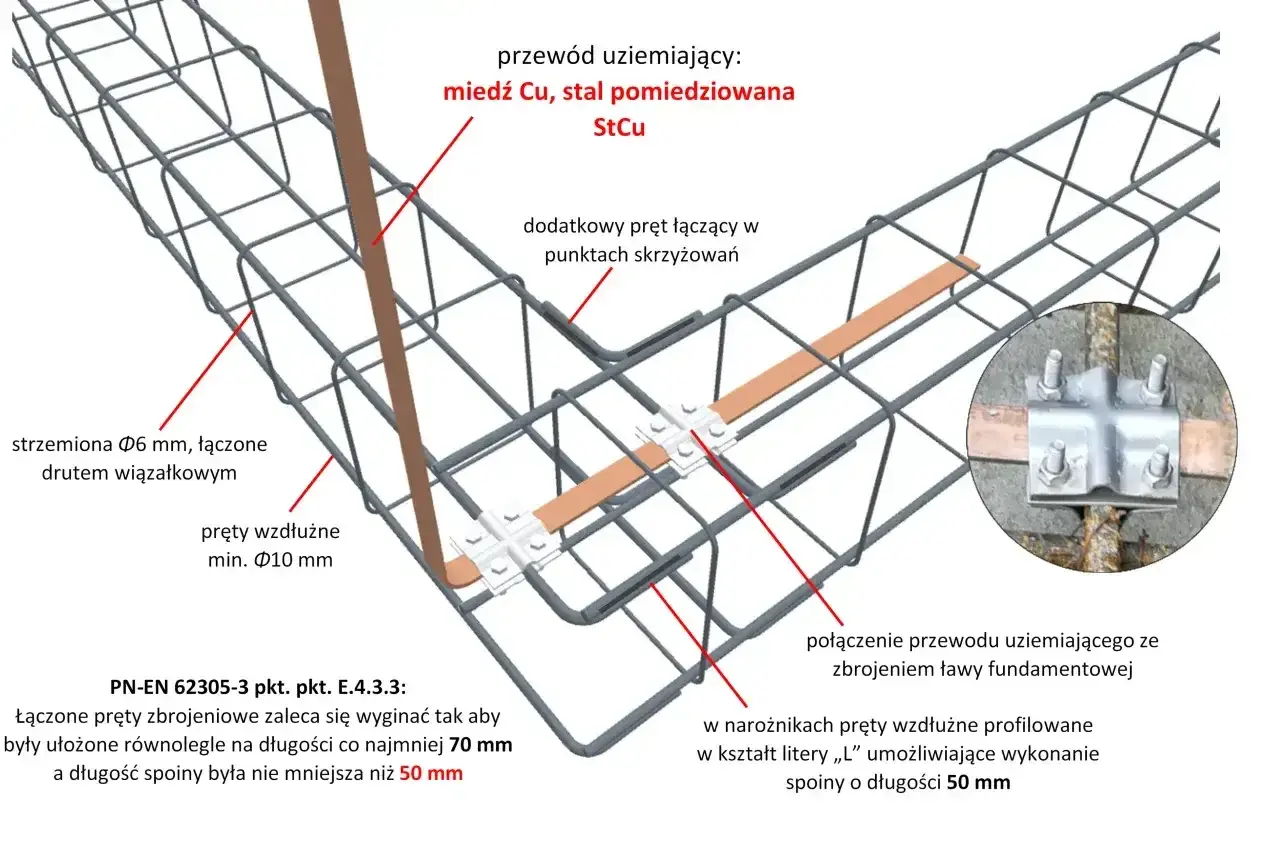

Najczęstszy błąd, który widzę, to bezrefleksyjne łączenie różnych metali bez sprawdzenia skutków elektrokorozyjnych. Drugi problem to brak solidnego połączenia między zbrojeniem a wyprowadzeniem do GSU. Jeśli ten punkt zawiedzie, cały układ może wyglądać poprawnie na papierze, a w praktyce działać znacznie gorzej. To naturalnie prowadzi do porównania z innymi rozwiązaniami, które stosuje się wtedy, gdy fundament nie daje pełnego efektu.
Jak wypada na tle otokowego i pionowego rozwiązania
Nie każdy budynek da się oprzeć wyłącznie na uziemieniu wykonanym w fundamencie. Czasem projekt, izolacje albo istniejąca konstrukcja zmuszają do uzupełnienia układu. Wtedy pojawia się porównanie z uziomem otokowym i pionowym, czyli szpilkowym. Wybór zależy od warunków gruntowych, rodzaju fundamentu i tego, czy mówimy o nowym domu, czy o modernizacji.
| Cecha | Wersja w fundamencie | Otok | Pionowy |
|---|---|---|---|
| Moment wykonania | Najlepiej na etapie budowy | Można dołożyć później | Najłatwiej zastosować przy modernizacji |
| Trwałość | Bardzo dobra, bo element jest chroniony betonem | Dobra, ale bardziej zależna od gruntu i połączeń | Zależna od jakości montażu i warunków w gruncie |
| Wygoda montażu | Wymaga dobrej organizacji przed betonowaniem | Wymaga wykopu wokół budynku | Najmniej kolizyjny przy istniejącym obiekcie |
| Typowe zastosowanie | Nowe domy jednorodzinne i obiekty projektowane od zera | Uzupełnienie układu lub budynki bez możliwości pracy w fundamencie | Retrofity i poprawa parametrów istniejącego uziemienia |
Z mojego punktu widzenia najlepszy układ to zwykle ten, który wykorzystuje fundament jako bazę, a dopiero potem ewentualnie dodaje uzupełnienie. Sam otok albo same szpilki mogą działać dobrze, ale nie dają tej samej stabilności i przewidywalności, którą oferuje dobrze zrobiony fundament. Kiedy już wiadomo, co wybrać, zostaje jeszcze etap, którego nie wolno traktować po macoszemu: pomiary i odbiór.
Pomiary, odbiór i błędy, które wychodzą za późno
Najwięcej kosztują nie te prace, które są drogie na starcie, tylko te, które trzeba poprawiać po zakryciu. Dlatego zawsze podkreślam dwie rzeczy: kontrolę ciągłości przed zalaniem betonu i pomiar po zakończeniu prac instalacyjnych. Sama rezystancja uziemienia nie mówi wszystkiego, ale jest ważnym sygnałem, czy układ został wykonany prawidłowo.
Do typowych błędów należą:
- przerwanie ciągłości zbrojenia lub przewodnika w jednym z punktów połączeń,
- brak pewnego wyprowadzenia do GSU albo wykonanie go w miejscu niedostępnym do kontroli,
- zbyt mała otulina betonu, która przyspiesza korozję i osłabia trwałość układu,
- łączenie metali bez oceny ryzyka korozji elektrochemicznej,
- brak dokumentacji zdjęciowej przed zalaniem, przez co później nie da się zweryfikować przebiegu elementów,
- założenie, że „beton sam załatwi sprawę”, bez sprawdzenia połączeń i punktów pomiarowych.
W praktyce liczy się nie tylko wynik z miernika, ale też to, czy instalator i kierownik budowy mogą pokazać, jak układ został poprowadzony. Dobrze wykonany system ma być czytelny, możliwy do sprawdzenia i odporny na błędy montażowe. A skoro o tym mowa, na końcu zostaje jeszcze kilka decyzji, które warto ustalić z ekipą zanim beton przykryje wszystko.
Co warto ustalić z ekipą zanim beton przykryje wszystko
Jeżeli miałbym wskazać trzy rzeczy, które najczęściej ratują inwestycję przed kosztowną poprawką, to byłyby to: miejsce wyprowadzenia do GSU, sposób połączenia zbrojenia oraz zakres dokumentacji przed zalaniem. To są detale, ale właśnie detale decydują o tym, czy instalacja będzie później wygodna w obsłudze i odbiorze.
Warto też od razu sprawdzić, czy projekt obejmuje dodatkowe elementy, które mogą wpływać na układ uziemiający: instalację odgromową, fotowoltaikę, metalowy dach, rozbudowane połączenia wyrównawcze albo dużą ilość elektroniki w domu. Im więcej takich elementów, tym ważniejsze staje się staranne wykonanie połączeń i sensowne rozplanowanie punktów kontrolnych. Jeśli fundament jest dobrze przygotowany, reszta instalacji elektrycznej ma po prostu lżejszy start.
W dobrze zaplanowanym domu to właśnie na tym etapie zamyka się najtańszy i najtrwalszy sposób wykonania uziemienia. Późniejsza poprawka zwykle oznacza kucie, dodatkowe prace ziemne i więcej ryzyka niż korzyści, więc ja zawsze wolę dopiąć ten temat zanim beton przykryje całą konstrukcję.
