W domu jednorodzinnym otwór w ścianie nie może być po prostu „wycięty” i zostawiony sam sobie. To właśnie nadproże przejmuje ciężar muru, stropu albo dachu, a przy ścianach zewnętrznych dodatkowo nie może pogorszyć izolacyjności przegrody. W praktyce ten detal decyduje o bezpieczeństwie, rysach na tynku i tym, czy przy oknie lub drzwiach nie pojawi się zimny pas.
Najważniejsze rzeczy o belce nad otworem
- Dobór zaczyna się od ściany i obciążeń - inaczej projektuje się otwór w ścianie nośnej, inaczej w działowej.
- Najczęściej spotkasz rozwiązania żelbetowe, prefabrykowane i systemowe - każde ma inny montaż i inne ograniczenia.
- W ścianie zewnętrznej liczy się ciągłość ocieplenia - bez tego łatwo o mostek termiczny nad oknem.
- Oparcie na murze musi wynikać z systemu - zwykle mówimy o 10-25 cm, ale nie ma jednej uniwersalnej wartości.
- Przy szerokich otworach projekt konstrukcyjny nie jest opcją, tylko koniecznością - zwłaszcza przy bramach garażowych i dużych przeszkleniach.
Czym jest belka nad otworem i kiedy trzeba ją przewidzieć
W najprostszych słowach to poziomy element konstrukcyjny, który przenosi obciążenia z tego, co znajduje się nad otworem, na fragmenty muru po bokach. Bez niego ściana w miejscu okna, drzwi albo bramy zaczyna pracować niebezpiecznie, bo ciężar nie ma gdzie się rozłożyć. W domu jednorodzinnym ten element projektuję zawsze wtedy, gdy otwór przecina ścianę nośną albo gdy nad otworem ma dalej pracować strop, wieniec lub dach.
Praktycznie oznacza to trzy sytuacje: otwór w ścianie nośnej, szerokie przejście między pomieszczeniami oraz przeszklone lub garażowe otwory o dużej rozpiętości. W ścianie działowej można pozwolić sobie na lżejsze rozwiązania, ale zgadywanie jest złym doradcą. Jeśli zmienia się układ ścian po rozpoczęciu budowy, projekt konstrukcyjny albo przynajmniej obliczenie przez osobę z uprawnieniami powinno być standardem, nie dodatkiem.
Kiedy rozumiem już rolę tego elementu, łatwiej przejść do wyboru konkretnego systemu, bo tutaj różnice robią realne pieniądze, czas i poziom ryzyka na budowie.
Jakie rozwiązania stosuje się w domach jednorodzinnych
W praktyce wybór sprowadza się do kilku sprawdzonych technologii. Każda działa, ale nie każda działa równie dobrze w każdym materiale ściany i przy każdej rozpiętości. Poniżej zestawiam najczęstsze warianty bez marketingowego pudru, bo na budowie liczy się przede wszystkim to, czy element pasuje do konstrukcji i tempa robót.
| Rodzaj | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Żelbetowe monolityczne | Ściany nośne, większe obciążenia, nietypowe rozpiętości | Bardzo duża nośność, duża swoboda projektowa, łatwo dopasować do niestandardowego otworu | Wymagają szalunku, zbrojenia i czasu na związanie betonu |

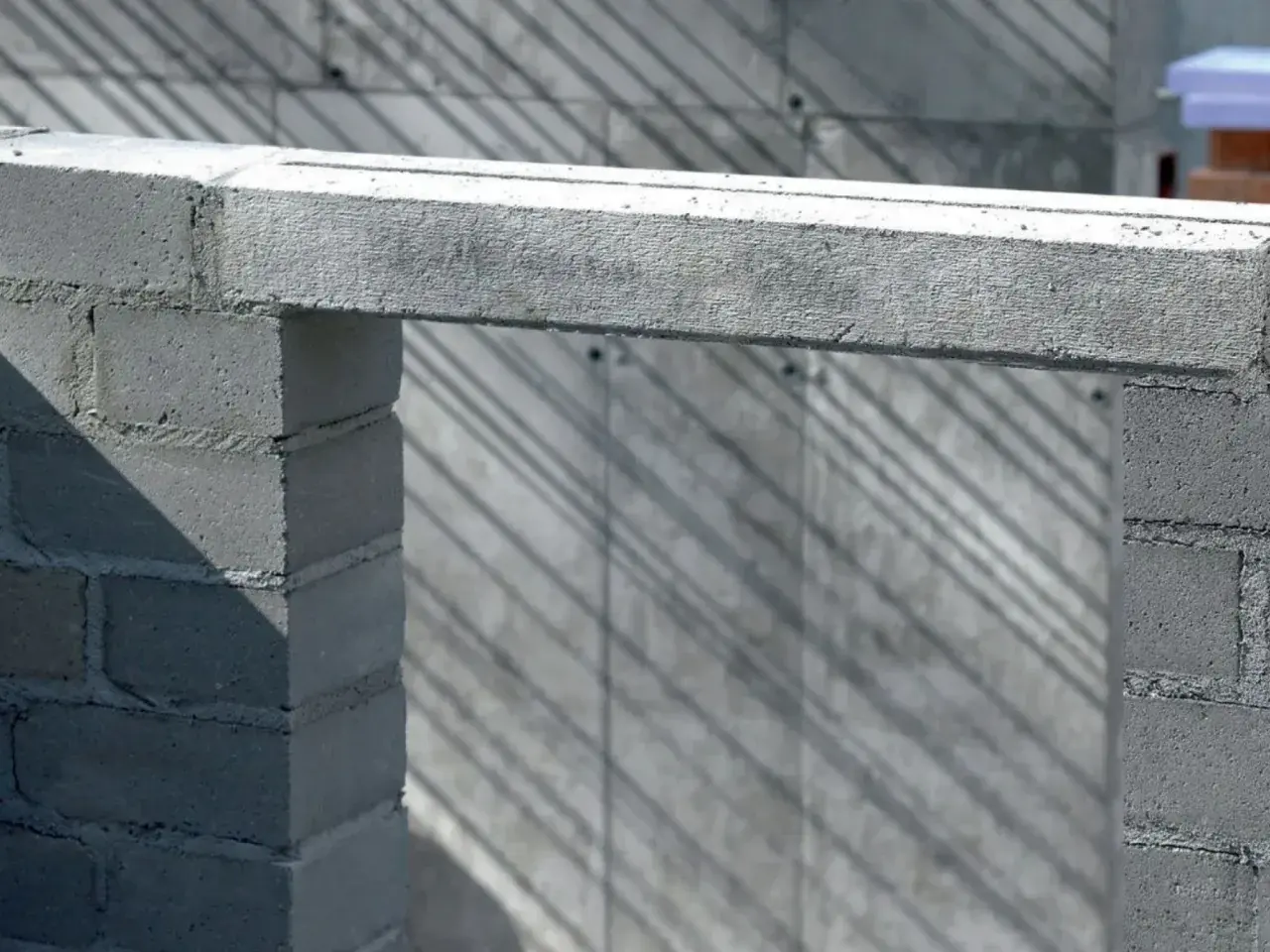

| Prefabrykowane | Powtarzalne otwory i szybkie tempo prac | Krótki montaż, przewidywalna jakość, brak robienia belki od zera na budowie | Trzeba dobrać właściwy wymiar i długość oparcia, a w ścianie zewnętrznej dopilnować ocieplenia |
| Systemowe ceramiczno-żelbetowe | Ściany z ceramiki poryzowanej i budowa prowadzona w jednym systemie | Dobra kompatybilność z materiałem ściany, prostsze prowadzenie detalu | Wymagają trzymania się zaleceń producenta, bo parametry są systemowe, nie uniwersalne |
| Z betonu komórkowego | Ściany z AAC, lżejsze obciążenia i chęć ograniczenia mostków termicznych | Lekkość, łatwy montaż, dobra zgodność materiałowa ze ścianą | Ograniczenia rozpiętości i nośności, konieczność pracy w ramach systemu |
| Stalowe lub podciągi | Bardzo szerokie otwory, duże przeszklenia, bramy garażowe | Duża rozpiętość i wysoka nośność przy małej wysokości przekroju | Zwykle wymagają indywidualnego projektu, obudowy i kontroli detalu cieplnego oraz ppoż. |
W dokumentacji Wienerberger dla belek Porotherm minimalne oparcie wynosi 125 mm, a przy większych otworach producent zaleca już 200 mm i 250 mm. To dobry przykład, że nie istnieje jeden uniwersalny wymiar bezpieczny dla wszystkich systemów.
Jeżeli otwór jest naprawdę szeroki, zwłaszcza przy bramie garażowej albo dużym przeszkleniu, zwykły prefabrykat przestaje być oczywistym wyborem. Wtedy decyzję trzeba oprzeć na obliczeniach, a nie na tym, co akurat jest „pod ręką” na placu budowy. Z tej różnicy wynika też sposób montażu, który w praktyce bywa ważniejszy niż sama nazwa produktu.
Jak dobrać element do ściany, rozpiętości i ocieplenia
Nośność zaczyna się od obciążeń
Najpierw patrzę na to, co ma wisieć nad otworem: sam mur, strop, wieniec, dach, a czasem jeszcze dodatkowe elementy, takie jak roleta zewnętrzna czy ciężka stolarka. Im większa rozpiętość i im większe obciążenie z góry, tym mniej miejsca na kompromis. Przy otworach przekraczających kilka metrów zwykły system przestaje wystarczać i wchodzi w grę podciąg projektowany indywidualnie.
Przeczytaj również: Rozbudowa starego domu - Jak uniknąć kosztownych błędów?
Ciągłość ocieplenia jest równie ważna
W ścianie zewnętrznej sama nośność nie rozwiązuje problemu. Jeśli detal nie zostanie dobrze ocieplony, nad oknem powstaje mostek termiczny, a to oznacza chłodniejszą powierzchnię, większe ryzyko kondensacji i gorszy komfort przy elewacji. Przy ścianach jednowarstwowych i przy otworach z roletami zewnętrznymi detal trzeba zaplanować wyjątkowo starannie, bo później poprawki są kosztowne i mało eleganckie.
Pomocne jest proste podejście kontrolne: materiał ściany, szerokość otworu, planowane obciążenie, miejsce na ocieplenie i ewentualną skrzynkę rolety. Jeżeli choć jeden z tych punktów jest niepewny, nie wybieram rozwiązania „na oko”. Gdy te warunki są już jasne, dopiero wtedy ma sens spojrzenie na montaż krok po kroku.
Jak przebiega montaż w praktyce
Na budowie najbardziej cenię prosty porządek: najpierw wymiar, potem oparcie, dopiero na końcu obciążenie. W przypadku prefabrykatów i systemowych belek nad otworem kluczowe są trzy rzeczy: czysty i nośny mur, prawidłowe wypoziomowanie oraz zachowanie długości podparcia z dokumentacji.- Sprawdź projekt i wymiar otworu. Zanim cokolwiek trafi na mur, trzeba wiedzieć, czy mówimy o ścianie nośnej, działowej, zewnętrznej czy o otworze pod dużą stolarkę.
- Przygotuj oparcie. Powierzchnia musi być równa, twarda i wolna od kruchej zaprawy. Luźny fragment muru potrafi zepsuć cały detal.
- Ustaw element na zaprawie lub w systemowym gnieździe. Tu nie ma miejsca na „prawie poziom”. Nawet niewielkie odchylenie później widać przy oknie, tynku i obróbkach.
- Dodaj zbrojenie, beton lub nadmurowanie, jeśli wymaga tego technologia. Monolit, prefabrykat i system ceramiczny nie zachowują się identycznie, więc zawsze trzymam się instrukcji producenta.
- Zostaw tymczasowe podparcie, jeśli system tego wymaga. Przy cięższych rozwiązaniach i większych rozpiętościach pośpiech bywa najdroższym błędem na etapie stanu surowego.
Jak pokazuje SOLBET, w prefabrykowanych belkach z betonu komórkowego długości 140-160 cm wystarcza zwykle 20 cm podparcia z każdej strony, a przy 200-230 cm producent przewiduje już 25 cm. To dobry przykład, że nawet podobne elementy potrafią mieć zupełnie inne wymagania montażowe.
To właśnie na tym etapie najłatwiej popełnić błędy, które potem widać dopiero pod tynkiem.
Najczęstsze błędy, które wychodzą dopiero pod tynkiem
- Za krótkie oparcie na murze. Skutek bywa prosty: rysy nad otworem, lokalne ugięcie albo problemy z przenoszeniem obciążenia.
- Brak ciągłości ocieplenia. Nad oknem robi się zimny pas, a zimą często dochodzi do zawilgocenia fragmentu ściany.
- Zły dobór do materiału ściany. To, co dobrze działa w ceramice, nie zawsze nadaje się do betonu komórkowego albo silikatu.
- Za szybkie obciążenie elementu. Jeśli beton albo zaprawa nie zdążyły uzyskać odpowiedniej wytrzymałości, konstrukcja pracuje nie tak, jak powinna.
- Nieuwzględnienie rolet, żaluzji i stolarki. Skrzynka rolety potrafi zmienić cały detal, a poprawianie tego po montażu okna jest kłopotliwe.
- Brak osobnego projektu przy szerokich otworach. Przy dużych przeszkleniach i bramach garażowych zgadywanie kończy się zwykle poprawkami lub kosztowną przebudową.
Najbardziej mylące jest to, że wiele z tych problemów nie wychodzi od razu. Element wygląda poprawnie, mur stoi, tynk schnie, a prawdziwy kłopot pojawia się dopiero po sezonie grzewczym albo po zamontowaniu stolarki. Dlatego przed murowaniem warto zamknąć kilka decyzji na papierze, zamiast odkładać je do momentu, gdy ściana już stoi.
Co ustalić z projektantem i murarzem przed pierwszą warstwą ściany
Jeżeli mam wskazać jeden praktyczny wniosek, to jest nim ten: detale nad otworami trzeba planować razem z układem ścian, okien i ocieplenia, a nie osobno. W przeciwnym razie budowa zaczyna się od drobnych korekt, a kończy serią kompromisów, które trudno później ukryć.
- dokładną szerokość i wysokość otworu oraz luz montażowy pod stolarkę;
- materiał ściany i system, w którym ma pracować element nad otworem;
- długość oparcia po obu stronach otworu;
- to, czy nad otworem będzie wieniec, strop albo dodatkowe obciążenie;
- miejsce na roletę, żaluzję lub inną osłonę zewnętrzną;
- sposób ocieplenia i wykończenia, żeby nie powstał zimny pas;
- czy przy bardzo szerokich otworach nie jest potrzebne osobne obliczenie konstrukcyjne.
Dobrze zaplanowany detal nad oknem lub drzwiami jest niewidoczny po wykończeniu, ale właśnie dlatego jest tak ważny. Jeśli nośność, oparcie i izolacja zostaną uzgodnione od początku, ten element staje się zwykłą, pewną częścią domu, a nie źródłem poprawkowych robót.
