Kolory przewodów elektrycznych - co oznaczają PE, N, L i PEN?

Kolory kabli elektrycznych pomagają szybko rozpoznać funkcję każdej żyły, ale podczas remontu nie powinny być jedyną podstawą oceny instalacji. Wyjaśniam, co oznaczają przewody żółto-zielone, niebieskie, brązowe, czarne i szare, jak czytać oznaczenia L, N, PE oraz PEN, a także dlaczego w starszym mieszkaniu zawsze trzeba zachować szczególną ostrożność.

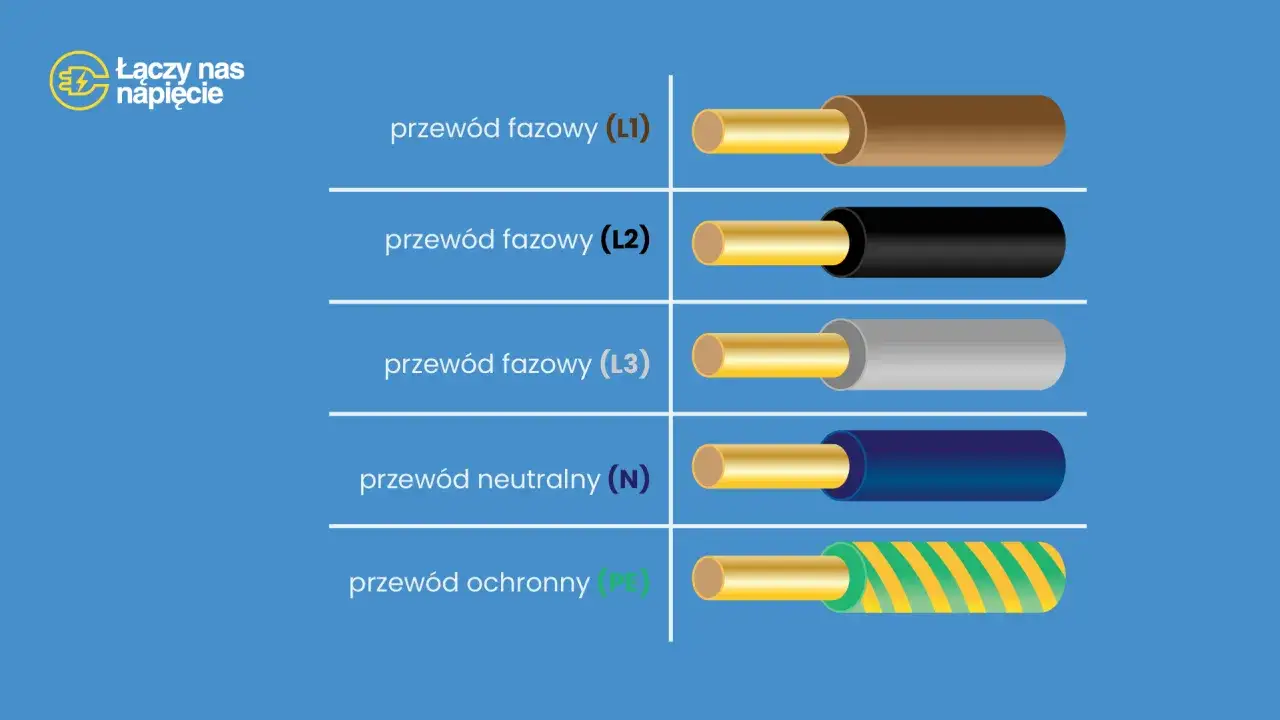

Co oznaczają podstawowe barwy przewodów

W nowych instalacjach niskiego napięcia stosuje się oznaczenia zgodne z zasadami normy PN-HD 308 S2:2007. Ich sens jest prosty: barwa izolacji ma ograniczyć ryzyko pomyłki przy montażu, naprawie i późniejszej rozbudowie obwodu.

Żółto-zielona izolacja jest zarezerwowana dla ochrony. Nie powinno się wykorzystywać jej jako przewodu fazowego ani neutralnego. Niebieski również należy traktować jako neutralny, chyba że dokumentacja i wykonanie starej instalacji wyraźnie pokazują coś innego.

Przewód fazowy nie zawsze ma tylko jeden kolor

W instalacji jednofazowej przewód L najczęściej jest brązowy. W praktyce czarny lub szary może pełnić funkcję przewodu fazowego powrotnego, na przykład między wyłącznikiem a oprawą oświetleniową. Taka żyła nadal może mieć napięcie, nawet gdy nie zasila gniazda w typowy sposób.

W obwodzie trójfazowym często spotyka się układ L1 brązowy, L2 czarny, L3 szary. To wygodne oznaczenie porządkowe, ale nie zastępuje schematu ani pomiaru. Sam kolor nie daje pewności co do kolejności faz i rzeczywistego podłączenia.

PE, N i PEN nie oznaczają tego samego

Najczęstsze nieporozumienie dotyczy słów „uziemienie” i „zero”. Przewód PE chroni przed porażeniem, ponieważ w razie uszkodzenia izolacji odprowadza prąd uszkodzeniowy i pomaga zadziałać zabezpieczeniu. Przewód N służy natomiast do zamknięcia obwodu roboczego.

W gniazdku z bolcem ochronnym przewód żółto-zielony łączy się z zaciskiem ochronnym, a niebieski z zaciskiem neutralnym. Współczesne instalacje powinny prowadzić te funkcje oddzielnie, dlatego nie wolno samodzielnie łączyć PE z N w przypadkowym miejscu, na przykład w gniazdku lub puszce.

Na czym polega przewód PEN

W starszych układach TN-C występuje przewód PEN, który łączy funkcję PE i N. Spotyka się go przede wszystkim w starych instalacjach, zanim wykonano rozdział przewodu ochronno-neutralnego na osobne PE i N.

Żyła PEN powinna mieć oznaczenie pozwalające rozpoznać obie funkcje. Najczęściej jest żółto-zielona z niebieskimi oznacznikami przy zaciskach albo niebieska z żółto-zielonym oznaczeniem na końcach. Jej przerwanie jest szczególnie niebezpieczne, dlatego modernizację takiego układu powinien ocenić elektryk z odpowiednimi uprawnieniami.

Dlaczego starsze mieszkania bywają mylące

W budynkach z instalacją sprzed wielu lat barwy żył mogą nie odpowiadać dzisiejszym zasadom. Zdarza się, że niebieski przewód był wykorzystany jako fazowy, a w puszce znajdują się połączenia wykonane bez czytelnych oznaczników. Kolor izolacji pokazuje wtedy historię instalacji, a niekoniecznie jej aktualną funkcję.

Nie zakładam automatycznie, że przewód niebieski jest bezpieczny, ani że każdy czarny przewód jest fazą. W starym obwodzie trzeba sprawdzić układ połączeń, oznaczenia w rozdzielnicy i obecność napięcia. Dotyczy to szczególnie mieszkań, w których wcześniej wymieniano gniazda, wyłączniki albo oprawy bez pełnej modernizacji przewodów.

Przeróbki wykonane przez poprzednich właścicieli

Problemem bywają także szybkie remonty. Ktoś mógł przedłużyć przewód innym kolorem, zastosować taśmę izolacyjną zamiast trwałego oznacznika albo połączyć żyły według własnego schematu. Takie rozwiązanie może działać przez lata, ale utrudnia kolejną naprawę i zwiększa ryzyko błędu.

Podczas remontu mieszkania sam traktowałbym każdą niejasną puszkę jako punkt do uporządkowania. Po sprawdzeniu połączeń dobrze jest opisać obwód w rozdzielnicy, zastosować trwałe oznaczenia i zrobić zdjęcia tras przed zakryciem przewodów tynkiem lub zabudową.

Jak bezpiecznie sprawdzić funkcję żyły

Przed dotknięciem przewodów trzeba wyłączyć właściwy obwód w rozdzielnicy i potwierdzić brak napięcia miernikiem dwubiegunowym. Sam wskaźnik neonowy albo bezdotykowy próbnik może dać fałszywy wynik, szczególnie przy przewodach prowadzonych blisko siebie.

1. Wyłącz zabezpieczenie obwodu, nad którym pracujesz.
2. Sprawdź napięcie przed wyłączeniem, aby upewnić się, że miernik działa.
3. Wyłącz zabezpieczenie i sprawdź wszystkie żyły.
4. Ponownie sprawdź miernik na znanym źródle napięcia.
5. Dopiero wtedy rozpocznij pracę, o ile masz odpowiednie umiejętności.

Kolor pomaga zorientować się w układzie, lecz nie jest pomiarem elektrycznym. Jeżeli przewody są stare, uszkodzone, nadtopione albo nie wiadomo, które zabezpieczenie je odłącza, rozsądniej przerwać pracę i wezwać elektryka. Koszt takiej diagnostyki jest niewielki w porównaniu z ryzykiem porażenia lub pożaru.

Przeczytaj również: Polietylen w budownictwie - Jak wybrać właściwy?

Co oznaczają symbole na osprzęcie

Na gniazdach i wyłącznikach często znajdują się symbole L, N oraz PE. Zacisk L służy do przewodu fazowego, N do neutralnego, a PE do ochronnego. W wyłączniku światła przewód neutralny zwykle nie jest rozłączany, ponieważ wyłącznik powinien odcinać przewód fazowy.

W niektórych oprawach oświetleniowych występuje także zacisk oznaczony symbolem uziemienia. Jeśli oprawa ma metalową obudowę i przewidziano dla niej ochronę, żółto-zieloną żyłę trzeba podłączyć zgodnie z instrukcją producenta, a nie pozostawiać jej luźno za lampą.

Oznaczenia przewodów a aranżacja wnętrza

Przy urządzaniu wnętrza kolor przewodu nie jest elementem dekoracyjnym, ale ma znaczenie dla późniejszego bezpieczeństwa. Dotyczy to zwłaszcza sufitów podwieszanych, paneli ściennych, zabudów meblowych i oświetlenia LED, gdzie instalacja często zostaje ukryta na wiele lat.

Najlepiej zaplanować punkty elektryczne przed zamówieniem mebli i zabudów. W kuchni trzeba uwzględnić osobne obwody dla urządzeń o dużej mocy, a przy wyspie kuchennej lub podświetlanych półkach zostawić dostęp do zasilacza i połączeń. Ładna aranżacja nie powinna utrudniać dostępu do zabezpieczeń ani puszek.

Przy taśmach LED trzeba dodatkowo odróżnić przewody zasilające 230 V od strony niskonapięciowej, na przykład 12 V lub 24 V. Po stronie zasilacza kolory mogą zależeć od systemu i instrukcji urządzenia, dlatego nie należy przenosić zasad dla instalacji domowej na każdy przewód sterowniczy.

Błędy, których lepiej nie popełniać

• Nie traktuj niebieskiego przewodu jako bezpiecznego bez sprawdzenia napięcia, zwłaszcza w starej instalacji.
• Nie używaj żółto-zielonej żyły do innych celów, nawet gdy brakuje przewodu w obwodzie.
• Nie łącz PE i N w przypadkowym punkcie instalacji.
• Nie zakładaj, że wyłączony włącznik odcina całe napięcie w puszce oświetleniowej.
• Nie zakrywaj połączeń na stałe bez sprawdzenia ich jakości i udokumentowania przebiegu przewodów.

Najbardziej ryzykowne są pozornie drobne przeróbki, takie jak wymiana lampy, dołożenie kinkietu czy przesunięcie gniazda. Właśnie wtedy często okazuje się, że instalacja ma więcej połączeń, niż wynikałoby z projektu. Ja zawsze zaczynam od rozpoznania obwodu, a dopiero później dobieram sposób montażu.

Co sprawdzić przed zamknięciem instalacji w ścianie

Przed tynkowaniem, montażem paneli lub zabudową meblową sprawdź, czy przewody są prowadzone w przewidywalnych trasach, połączenia znajdują się w dostępnych puszkach, a rozdzielnica ma opisane obwody. Dobrze wykonana dokumentacja zdjęciowa z linijką lub punktami odniesienia ułatwi późniejsze wiercenie i ograniczy ryzyko przewiercenia kabla.

Najważniejsza zasada jest prosta: barwa przewodu podpowiada, funkcję potwierdza pomiar i dokumentacja. W nowej instalacji trzymaj się oznaczeń PE, N i L, a w starej nie ufaj żadnej żyły bez sprawdzenia. Dzięki temu aranżacja wnętrza pozostanie nie tylko estetyczna, lecz także bezpieczna w codziennym użytkowaniu.
