Dobór krokwi nie sprowadza się do wybrania najbliższego rozmiaru z oferty tartaku. Liczą się między innymi rozpiętość dachu, rozstaw elementów, ciężar pokrycia, śnieg, wiatr oraz klasa drewna. Poniżej porządkuję najczęściej stosowane przekroje, pokazuję sposób podejścia do obliczeń i wskazuję błędy, przez które pozornie oszczędny dach może szybko wymagać kosztownych poprawek.
Bezpieczny dobór krokwi zależy od kilku połączonych parametrów
- Typowe przekroje mieszczą się często w zakresie od 5 × 10 cm do 8 × 18 cm, ale nie są uniwersalną tabelą nośności.
- Rozstaw krokwi w wielu dachach wynosi około 80-120 cm, choć przy ciężkim pokryciu lub wymaganiach termoizolacyjnych może być mniejszy.
- Wysokość przekroju ma zwykle większe znaczenie dla sztywności niż jego szerokość.
- Projektant sprawdza nośność, ugięcie, stateczność oraz połączenia, a nie tylko długość pojedynczej belki.
- Drewno C24 jest częstym wyborem, lecz sama nazwa gatunku nie potwierdza jakości konstrukcyjnej materiału.
Od czego naprawdę zależą wymiary krokwi

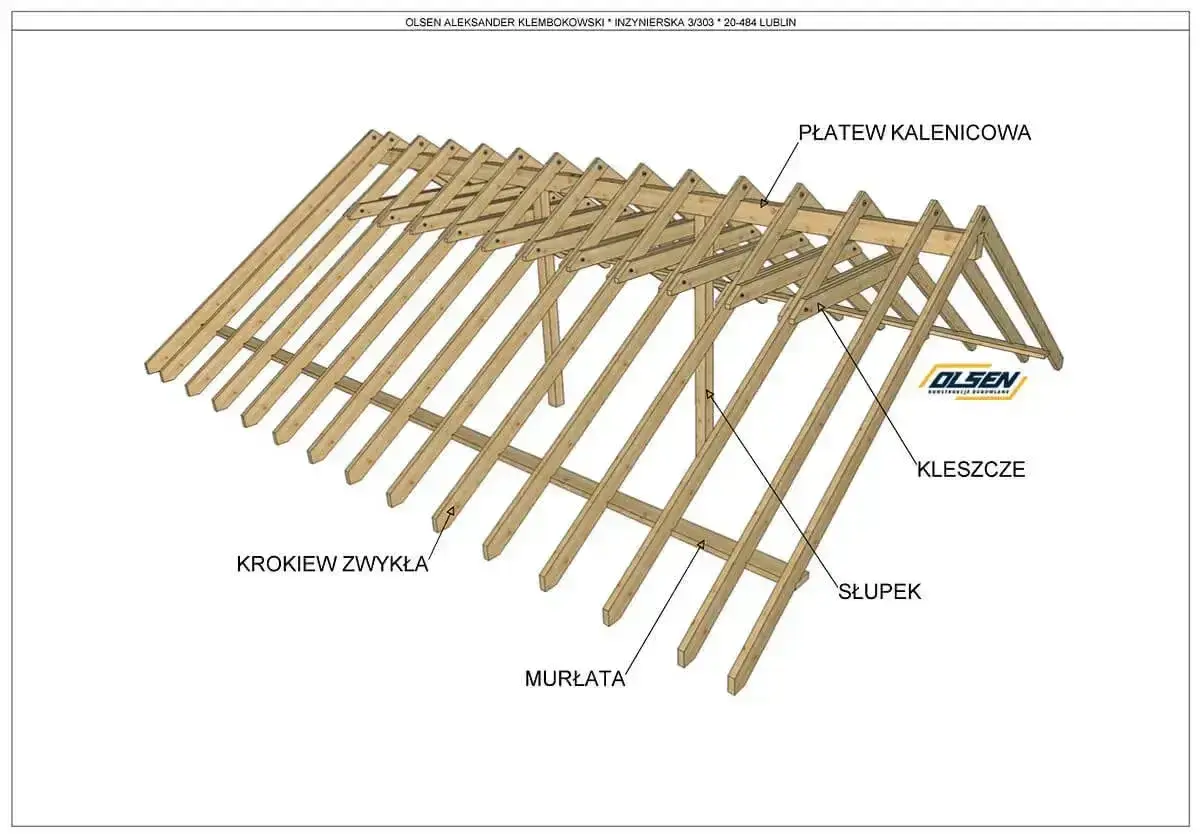

Krokiew przenosi obciążenia z pokrycia i warstw dachu na murłatę, kalenicę, płatwie albo inne podpory. Dlatego jej przekrój dobiera się do rzeczywistego schematu konstrukcyjnego, a nie tylko do szerokości budynku.
| Parametr | Co zmienia w konstrukcji |
|---|---|
| Rozpiętość i długość przęsła | Im dłuższy odcinek bez podparcia, tym większe ryzyko ugięcia i potrzeba większego przekroju. |
| Rozstaw krokwi | Gęstszy układ zmniejsza obciążenie przypadające na jedną krokiew. |
| Pokrycie dachu | Dachówka ceramiczna lub cementowa obciąża konstrukcję bardziej niż lekka blacha. |
| Śnieg i wiatr | Obciążenia zależą od lokalizacji, wysokości budynku, kształtu i nachylenia połaci. |
| Warstwy dachu | Membrana, łaty, kontrłaty, ocieplenie, poszycie i instalacje zwiększają ciężar całego układu. |
| Jakość drewna | Klasa wytrzymałości, wilgotność i wady materiału wpływają na rzeczywistą nośność. |
Przy dachu o większej rozpiętości konstruktor może zastosować płatwie pośrednie, jętki albo zmienić cały typ więźby. Czasem lepszy efekt daje dodatkowe podparcie niż dokładanie kolejnych centymetrów do przekroju krokwi. To ważny kompromis, bo większe belki zajmują więcej miejsca w warstwie ocieplenia i mogą utrudnić wykonanie detali.
Nie wolno też mylić długości krokwi z długością jej przęsła. Fragment wystający poza ścianę tworzy okap, ale nie pracuje tak samo jak część znajdująca się między podporami. Przy obliczeniach znaczenie ma przede wszystkim odległość między punktami podparcia.
Najczęściej spotykane przekroje i rozstawy
W budownictwie jednorodzinnym spotyka się między innymi krokwie o przekrojach 5 × 10, 6 × 12, 7 × 14, 8 × 16 oraz 8 × 18 cm. Są to popularne wymiary handlowe, a nie gotowe odpowiedzi dla każdego dachu. Ten sam przekrój może być wystarczający w jednym budynku i zbyt słaby w innym.
| Przekrój krokwi | Gdzie bywa spotykany | Na co uważać |
|---|---|---|
| 5 × 10 cm | Lekkie, małe konstrukcje o krótkich przęsłach | Niewielka wysokość ogranicza sztywność i miejsce na ocieplenie. |
| 6 × 12 cm | Proste dachy o małej lub umiarkowanej rozpiętości | Wymaga sprawdzenia przy ciężkim pokryciu i większym śniegu. |
| 7 × 14 cm | Częste rozwiązanie w domach jednorodzinnych | Nie zastępuje obliczeń przy długich krokwiach lub lukarnach. |
| 8 × 16 cm | Dachy z większym obciążeniem albo grubszą izolacją | Trzeba sprawdzić połączenia i sposób oparcia. |
| 8 × 18 cm i większe | Dłuższe przęsła, cięższe układy, wymagania indywidualne | Większy przekrój nie zawsze jest najlepszy. Czasem potrzebna jest zmiana układu więźby. |
Proporcje przekroju są zwykle korzystniejsze, gdy krokiew jest wyższa niż szersza. W praktyce często przyjmuje się relację szerokości do wysokości od około 1:2 do 1:4, a szerokość elementu nie powinna być mniejsza niż około 5 cm. Ostateczny wynik zależy jednak od obliczeń i detali wykonawczych.
Typowy rozstaw osiowy wynosi około 80-120 cm. Przy ciężkim pokryciu, większym obciążeniu śniegiem albo planowanym poszyciu z płyt można go zmniejszyć. Z kolei przy ociepleniu międzykrokwiowym często projektuje się układ tak, aby ograniczyć docinanie wełny, ale nie powinno się podporządkowywać konstrukcji wyłącznie szerokości maty.
Jak konstruktor dobiera przekrój krokwi
Obliczenia zaczynają się od zebrania wszystkich obciążeń. Uwzględnia się ciężar własny więźby, pokrycia, łat, kontrłat, membrany, ocieplenia i ewentualnego poszycia. Do tego dochodzą śnieg oraz wiatr określone dla lokalizacji budynku.
- Ustala się geometrię dachu, czyli kąt nachylenia, długość połaci, okap i punkty podparcia.
- Określa się rozstaw krokwi oraz obciążenie przypadające na pojedynczy element.
- Przyjmuje się parametry drewna, na przykład klasę C24, sposób użytkowania i warunki wilgotnościowe.
- Sprawdza się nośność na zginanie, ścinanie i ewentualne ściskanie.
- Sprawdza się ugięcie oraz stateczność, ponieważ dach może być bezpieczny pod względem wytrzymałości, ale zbyt miękki w użytkowaniu.
- Analizuje się połączenia z murłatą, kalenicą, płatwiami, jętkami oraz elementami usztywniającymi.
Właśnie dlatego internetowa tabela z maksymalną długością krokwi ma ograniczoną wartość. Bez informacji o strefie śniegowej, rodzaju pokrycia, klasie drewna i podporach pokazuje najwyżej orientacyjny punkt wyjścia. Nie daje podstaw do samodzielnego zatwierdzenia więźby.
Warto odróżnić dwa kryteria. Nośność odpowiada na pytanie, czy element nie ulegnie zniszczeniu, a sztywność mówi, czy nie ugnie się nadmiernie. W dachu często to właśnie ugięcie powoduje problemy z pokryciem, obróbkami blacharskimi, płytami gipsowo-kartonowymi i szczelnością warstw.
Drewno konstrukcyjne ma znaczenie równie duże jak jego rozmiar
Dwie belki o przekroju 7 × 14 cm nie muszą mieć takiej samej nośności. Różnicę robi klasa wytrzymałości, wilgotność, sęki, skręt włókien, pęknięcia oraz sposób sortowania. Dlatego przy więźbie szukam materiału oznaczonego jako drewno konstrukcyjne, najczęściej klasy C24, a nie po prostu „sosna” lub „świerk”.
Klasa C24 oznacza określony poziom parametrów mechanicznych według systemu klas wytrzymałości drewna. Nie jest jednak magicznym zabezpieczeniem przed każdym błędem. Uszkodzona, zawilgocona albo źle podparta krokiew nadal może sprawiać problemy, nawet jeśli na etykiecie widnieje właściwe oznaczenie.
Przy odbiorze materiału sprawdzam przede wszystkim prostość elementów, brak zgnilizny, nadmiernych pęknięć i dużych wad w strefach połączeń. Istotne jest także przechowywanie na budowie. Drewno ułożone bez przekładek i wystawione na deszcz może zmienić kształt jeszcze przed montażem.
Przekrój krokwi wpływa również na termoizolację. Belka 16 cm daje więcej miejsca na warstwę ocieplenia niż belka 10 cm, ale sama przestrzeń między krokwiami zwykle nie wystarcza do uzyskania dobrych parametrów cieplnych. Często potrzebna jest dodatkowa izolacja pod krokwiami, która ogranicza mostki cieplne.
Błędy, przez które dobry przekrój przestaje wystarczać
Najczęstszy błąd polega na kopiowaniu rozwiązania z sąsiedniego domu. Budynek może wyglądać podobnie, ale mieć inne pokrycie, większą rozpiętość, inną strefę śniegową albo dodatkowe panele fotowoltaiczne. Z mojego punktu widzenia porównywanie samych wymiarów belek bez porównania całego układu jest jednym z najbardziej mylących skrótów.
- Dobór tylko na podstawie szerokości domu pomija rzeczywistą długość przęsła i pośrednie podpory.
- Zmniejszenie wysokości krokwi w celu dopasowania do ocieplenia może znacząco obniżyć sztywność.
- Mylenie rozstawu osiowego ze światłem prowadzi do błędów przy zamawianiu drewna, wełny i okien dachowych.
- Brak wzmocnień przy koszach, lukarnach i otworach może przeciążyć pojedyncze elementy.
- Nieuwzględnienie paneli fotowoltaicznych albo ciężkiego pokrycia zmienia bilans obciążeń.
- Podcinanie krokwi na budowie bez sprawdzenia pozostałego przekroju osłabia element w miejscu dużych sił.
Szczególnej uwagi wymagają kosze, naroża, okolice kominów i okien połaciowych. W tych miejscach obciążenia często nie rozkładają się tak jak na typowym fragmencie połaci, dlatego stosuje się krokwie koszowe, narożne, wymiany lub dodatkowe podwójne elementy.
Nie lekceważyłbym też okapu. Jego długość wpływa na ilość drewna, obróbkę krawędzi dachu i pracę końcowego odcinka krokwi. Przy elewacji trzeba od razu przewidzieć miejsce na deskę czołową, rynny, podbitkę i poprawne wykonanie wentylacji połaci.
Dobra krokiew zaczyna się od projektu, nie od tabeli w składzie
Jeżeli mam sprowadzić cały temat do jednej praktycznej zasady, brzmi ona tak: najpierw projekt i obliczenia, później zamówienie drewna. Orientacyjne przekroje pomagają rozmawiać z wykonawcą i oszacować ilość materiału, ale nie powinny zastępować projektu konstrukcyjnego.
- Sprawdź w projekcie przekrój, rozstaw, długość i punkty podparcia.
- Upewnij się, że drewno ma określoną klasę wytrzymałości i właściwe oznaczenie.
- Porównaj projektowane pokrycie z tym, które faktycznie trafi na dach.
- Uwzględnij panele, okna dachowe, lukarny, kominy i nietypowe obciążenia.
- Nie zmieniaj przekroju ani rozstawu bez konsultacji z konstruktorem.
Najlepiej dobrana więźba nie jest ani najszersza, ani najcięższa. Jest dopasowana do obciążeń, geometrii dachu, jakości drewna i sposobu wykonania, dzięki czemu zapewnia bezpieczeństwo bez niepotrzebnego zwiększania kosztów i utrudniania izolacji.
